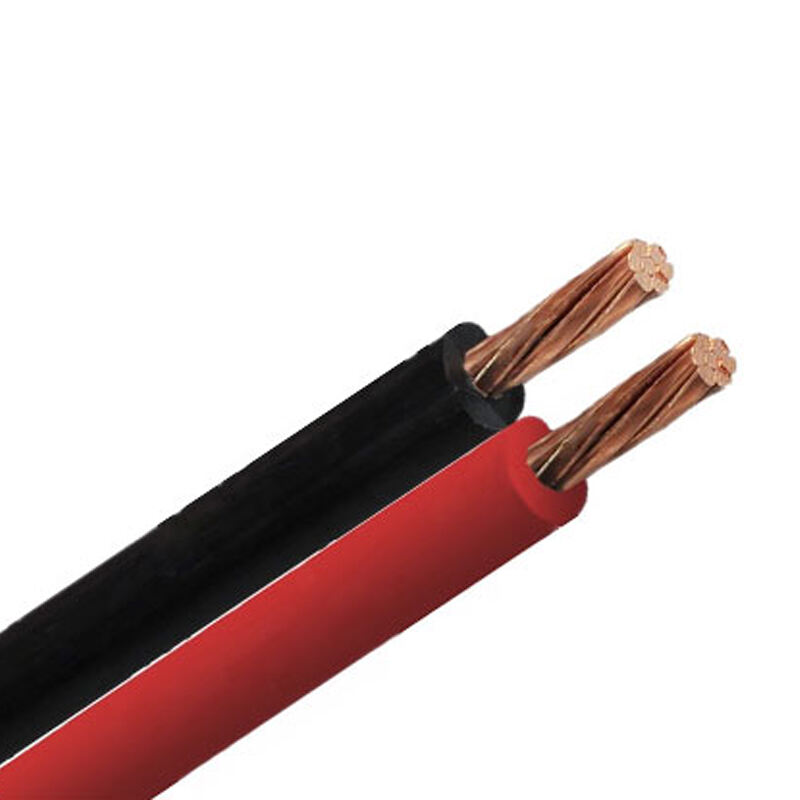

Kabel Surya CSA RPVU90 RPV90

Gambaran Umum

Aplikasi

Kabel RPVU90, RPV90 bisa dipasang ing njero ruangan utawa ing njaba ruangan, ing raceways lan pipa, loro-lorone ing ndhuwur lan ing ngisor lemah, lan bisa langsung dikubengi. RPVU90 bisa digunakake ing pemasangan dikubengi langsung. Kudu tundhuk marang Aturan CE Code 12-012 lan 4-004. Kabel iki suhu maksimal 90ºC, 2 kV, lan cocok kanggo digunakake ing sistem photovoltaic.

Jinis kabel RPVU90 digunakake ing sisih DC lan AC sistem photovoltaic, cocok kanggo pemasangan ing panggonan lembab lan garing, lan bisa kena srengenge.

Jinis kabel RPV90 digunakake ing sisih DC lan AC sistem photovoltaic, cocok kanggo pemasangan ing panggonan garing, lan bisa kena srengenge.

Kabel RPVU90/RPV90 tundhuk karo standar RoHS.

Standar

• CSA C22.2 No. 38 - Kabel Surya Thermoset-Insulated

• CSA C22.2 No. 271-11

• ASTM B3, B8, B787

cUL File No.: E365883

CSA File No.: 271587

Fitur

V Tegangan:

600V/1000V/2000V

Suhu kerja:

90ºC Maks, -40ºC Min

Panggonan:

• Ora gampang dandani ing suhu dhuwur

• Tahan lemu, ngluwihi UL 44

• Sifat listrik stabil dalam rentang suhu yang luas

• Kenaikan fleksibilitas

• Tahan banting lan potongan kompresi

• Tahan UV/sinar matahari

Spesifikasi

ROHS

Tahanan UV

Suhu Kerja 90℃

1000V/2000V RPVU90

Kabeh ukuran kasebut nominal lan bisa uga ana toleransi pabrik biasa.

Ukuran (AWG/Kcmil)	Konduktor		Ins. Tebal		Perk. O.D.		Bobot/Km		Max. DC resistansiing 20 C
Ukuran (AWG/Kcmil)	Jumlah untai untai(CU)	Jumlah untai untai(AL)	mm(CU)	mm(AL)	mm(CU)	mm(AL)	kg(CU)	kg(AL)	ω/km(CU)	ω/km(AL)
12	7	/	1.52	/	5.3	/	57.8	/	5.43	/
10	7	/	1.52	/	5.9	/	79.9	/	3.41	/
8	7	/	2.03	/	7.7	/	130.2	/	2.14	/
6	7	7	2.03	2.03	8.6	8.4	165.7	84	1.35	2.210
4	7	7	2.03	2.03	9.8	9.5	246.1	113	0.848	1.390
2	7	7	2.03	2.03	11.3	10.9	366.9	156	0.534	0.875
1/0	19	18	2.41	2.41	14.0	13.3	576.0	238	0.335	0.550
2/0	19	18	2.41	2.41	14.8	14.4	706.1	285	0.266	0.436
3/0	19	19	2.41	2.41	16.4	15.5	876.3	341	0.211	0.346
4/0	19	19	2.41	2.41	17.8	16.9	1,083.4	412	0.167	0.274
250	37	36	2.79	2.79	19.8	18.8	1,293.4	498	0.142	0.232
350	37	36	2.79	2.79	22.4	21.3	1,768.1	657	0.101	0.166
400	37	36	2.79	2.79	23.5	22.3	2,003.5	734	0.0885	0.145
500	37	36	2.79	2.79	25.6	24.3	2,473.2	888	0.0709	0.116
750	61	60	3.18	3.18	31.0	29.3	3,676.8	1,305	0.0472	0.0774

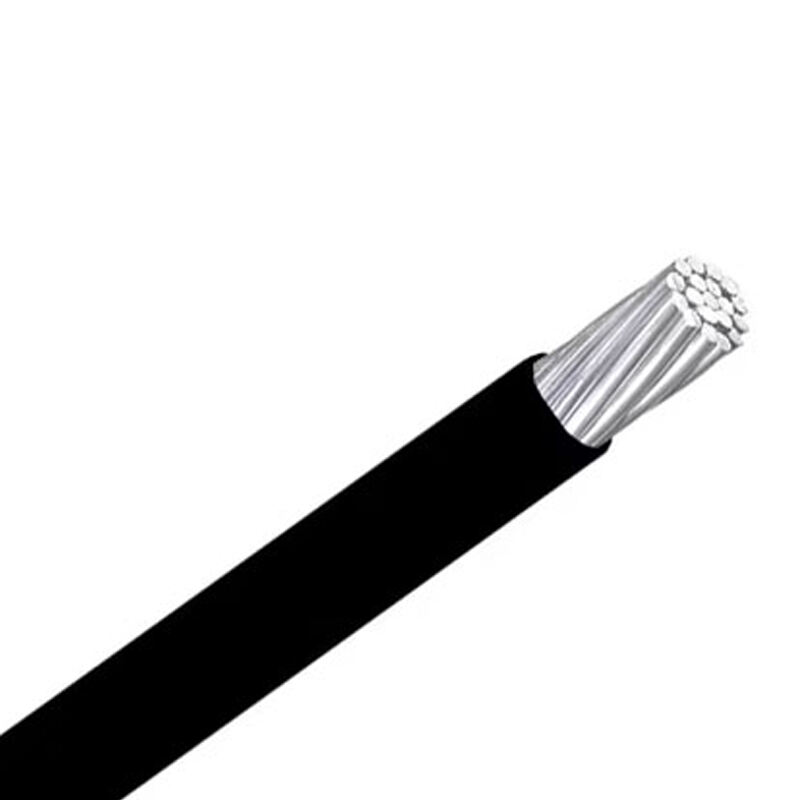

2000V RPV90 Aluminium AA8000

Kabeh ukuran kasebut nominal lan bisa uga ana toleransi pabrik biasa.

Ukuran (AWG/Kcmil)	Konduktor	Ins. Tebal	Kira-kira O.D.	Bobot/Km	Max. DC tahanan ing 20 C )
Ukuran (AWG/Kcmil)	Jumlah untai benang	mM	mM	kgs	ω/Km
6	7	1.78	7.9	74.1	2.210
4	7	1.78	9.0	102.0	1.390
3	7	1.78	9.6	120.5	1.100
2	7	1.78	10.4	143.6	0.875
1	18	2.29	12.2	192.5	0.693
1/0	18	2.29	13.1	228.6	0.550
2/0	18	2.29	14.2	274.0	0.436
3/0	19	2.29	15.3	329.6	0.346
4/0	19	2.29	16.7	398.8	0.274
250	36	2.67	18.5	482.6	0.232
350	36	2.67	21.0	639.1	0.166
400	36	2.67	22.0	715.2	0.145
500	36	2.67	24.0	867.0	0.116
750	60	3.05	29.0	1,271.3	0.0774
1500	91	3.56	41.2	2,452.8	0.0387
