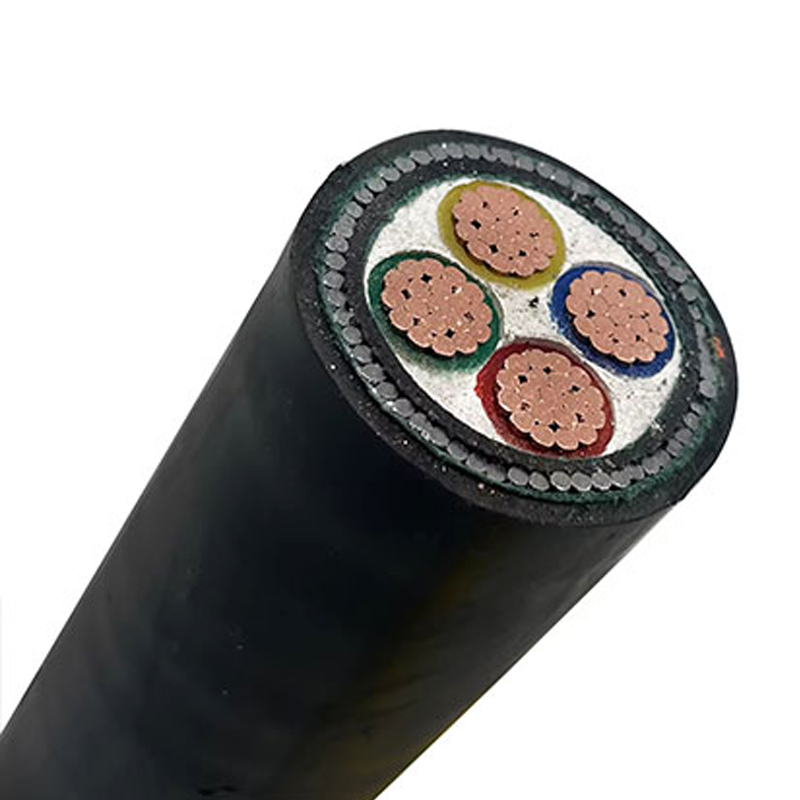

IEC 0.6/1KV XLPE絶縁鋼線装甲（SWA）電力ケーブル

すべてのカテゴリを表示

概要

応用

屋内および屋外のケーブルドクト、または直接地中に固定設置して使用できます。

これらのケーブルは機械的保護が施されているため、屋外使用、直接埋設、および突然の機械的ストレスが予想される場所に適しています。

特徴

動作温度:

• 定常運転時の最大導体温度：90℃

• 短絡時の最大導体温度（最大5秒間）：250℃

• 電圧：

• 交流 0.6/1KV

• 試験電圧：

• 交流3.5KVを5分間印加、破壊なし

• 最小曲げ半径:

• 1.5mm2 ～ 16mm2 – 固定: 全体径の6倍

• 25mm2 及びそれ以上 – 固定: 全体径の8倍

スタンダード

IEC60502-1, BS5467

仕様

低電圧

使用温度 90℃

シングルコアケーブル

8120 mm2	最小ストランド数導体の	隔熱厚さ mm	内装厚さ mm	アーマーの直径ワイヤ mm	外被厚さ mm	概略外径ケーブルのmm	最大直流抵抗 20C(0Acm)時
1×1.5	7	0.7	1.0	0.80	1.8	11.1	12.1
1x2.5	7	0.7	1.0	0.80	1.8	11.5	7.41
1X4.0	7	0.7	1.0	0.80	1.8	12.1	4.61
1X6.0	7	0.7	1.0	0.80	1.8	12.6	3.08
1x10	7	0.7	1.0	0.80	1.8	13.4	1.83
1x16	7	0.7	1.0	0.80	1.8	14.4	1.15
1x25	7	0.9	1.0	0.80	1.8	16.0	0.727
1X35	7	0.9	1.0	0.80	1.8	17.0	0.524
1x50	7	1.0	1.0	125	1.8	19.4	0.387
1X70	12	1.1	1.0	125	1.8	21.3	0268
1X95	15	1.1	1.0	1.25	1.8	22.9	0.193
1X120	18	12	1.0	1.60	1.8	25.2	0.153
1X150	18	1.4	1.0	1.60	1.8	27.2	0.124
1X185	30	1.6	1.0	1.60	1.8	29.2	0.0991
1X240	34	1.7	1.0	1.60	1.9	31.8	0.0754
1X300	34	1.8	1.0	1.60	1.9	34.2	0.0601
1X400	53	2.0	12	2.00	2.1	39.4	0.0470
1X500	53	2.2	12	2.00	2.2	42.7	0.0366
1X630	53	2.4	1.2	2.00	2.3	46.8	0.0283

2心ケーブル

サイズ mm2	NHn. ストランド導体の	隔熱厚さ mm	内被厚さ mm	Dlamotor of アーマーワイヤ mm	外被厚さ	概略外径ケーブルのmm	最大DC 20C での抵抗 (QJkm)
2x1.5	7	0.7	1.0	0.80	1.8	14.5	12.1
2x2.5	7	0.7	1.0	0.80	1.8	15.4	7.41
2X4.0	7	0.7	1.0	0.80	1.8	16.5	4.61
2X6.0	7	0.7	1.0	0.80	1.8	17.6	3.08
2x10	7	0.7	1.0	1.25	1.8	19.9	1.83
2x16	7	0.7	1.0	125	1.8	21.9	1.15
2x25	7	0.9	1.0	1.60	1.8	25.8	0.727
2X35	7	0.9	1.0	1.60	1.8	24.7	0.524
2x50	7	1.0	1.0	1.60	1.8	27.3	0.387
2X70	12	1.1	1.0	1.60	2.0	30.2	0.268
2X95	15	1.1	1.2	2.00	2.1	35.0	0.193
2X120	18	1.2	1.2	2.00	2.2	37.5	0.153
2X150	18	1.4	1.2	2.00	2.3	40.9	0.124
2X185	30	1.6	1.4	2.50	2.5	45.8	0.0991
2X240	34	1.7	1.4	2.50	2.7	50.0	0.0754
2X300	34	1.8	1.6	2.50	2.8	54.4	0.0601
2X400	53	2.A	1.6	2.50	3.1	60. 0	0.0470

3心ケーブル

サイズ mm2	最小ストランド数導体の	隔熱厚さ mm	内被厚さ mm	直径アーマーワイヤ mm	外被厚さ mm	概略外径ケーブルのmm	最大DC 20℃における抵抗 (Ωkm)
3X1.5	7	0.7	1.0	0.80	1.8	15.0	12.1
3x2.5	7	0.7	1.0	0.80	1.8	15.9	7.41
3X4.0	7	0.7	1.0	0.80	1.8	17.1	4.61
3×6.0	7	0.7	1.0	0.80	1.8	18.3	3.08
3x10	7	0.7	1.0	125	1.8	20.8	1.83
3×16	7	0.7	1.0	1.25	1.8	22.9	1.15
3x25	7	0.9	1.0	1.60	1.8	27.1	0.727
3×35	7	0.9	1.0	1.60	1.8	28.1	0.524
3x50	7	1.0	1.0	1.60	1.9	31.9	0.387
3×70	12	1.1	12	2.00	2.0	36.5	0.268
3×95	15	1.1	12	2.00	2.2	40.5	0.193
3×120	18	12	12	2.00	2.3	43.4	0.153
3×150	18	1.4	1.4	2.50	2.5	49.0	0.124
3×185	30	1.6	1.4	2.50	2.6	53.2	0.0991
3×240	34	1.7	1.6	2.50	2.8	58.6	0.0754
3x300	34	1.8	1.6	2.50	3.0	63.8	0.0601
3×400	53	2.0	1.6	2.50	3.2	70.1	0.0470

4心ケーブル

サイズ mm2	最小ストランド数導体の	隔熱厚さ mm	内被厚さ mm	直径アーマーワイヤ mm	外装材厚さ mm	概略外径ケーブルのmm	最大DC 20Cにおける抵抗(QAm)
4X1.5	7	0.7	1.0	0.80	1.8	15.7	12.1
4X2.5	7	0.7	1.0	0.80	1.8	16.8	7.41
4X4.0	7	0.7	1.0	0.80	1.8	18.1	4.61
4X6.0	7	0.7	1.0	1.25	1.8	20.3	3.08
4x10	7	0.7	1.0	1.25	1.8	22.1	1.83
4X16	7	0.7	1.0	1.60	1.8	25.2	1.15
4x25	7	0.9	1.0	1.60	1.8	29.1	0.727
4X35	7	0.9	1.0	1.60	1.9	31.5	0.524
4x50	7	1.0	1.0	1.60	2.0	35.5	0.387
4X70	12	1.1	12	2.00	2.2	40.4	0.268
4X95	15	1.1	12	2.00	2.3	45.1	0.193
4X120	18	1.2	1.4	2.50	2.5	50.2	0.153
4X150	18	1.4	1.4	2.50	2.6	54.6	0.124
4X185	30	1.6	1.4	2.50	2.8	59.7	0.0991
4X240	34	1.7	1.6	2.50	3.0	66.1	0.0754
4X300	34	1.8	1.6	2.50	3.2	71.8	0.0601
4X400	53	2.0	1.8	3.15	3.5	81.0	0.0470

5心ケーブル

サイズ mm2	最小ストランド数導体の	隔熱厚さ mm	内被厚さ mm	直径アーマー線工事	外被厚さ mm	概略外径 of cabtemm	最大DC 20C(0Am)時の抵抗
5X1.5	7	0.7	1.0	0.80	1.8	16.6	12.1
5X2.5	7	0.7	1.0	0.80	1.8	17.8	7.41
5X4.0	7	0.7	1.0	1.25	1.8	20.1	4.61
5X6.0	7	0.7	1.0	125	1.8	21.6	3.08
5x10	7	0.7	1.0	125	1.8	23.6	1.83
5X16	7	0.7	1.0	1.60	1.8	27.0	1.15
5x25	7	0.9	1.0	1.60	1.8	31.8	0.727
5X35	7	0.9	1.0	1.60	1.9	34.7	0.524
5x50	7	1.0	1.0	2.00	2.1	39.8	0.387
5X70	12	1.1	12	2.00	2.3	44.0	0268
5X95	15	1.1	1.2	2.50	2.4	50.7	0.193
5X120	18	12	1.4	2.50	2.6	54.9	0.153
5X150	18	1.4	1.4	2.50	2.8	59.9	0.124
5X185	30	1.6	1.4	2.50	3.0	65.9	0.0991
5X240	34	1.7	1.6	2.50	3.2	72.4	0.0754
5X300	34	1.8	1.6	3.15	3.4	80.6	0.0601
5X400	53	2.0	1.8	3.15	3.8	90.2	0.0470

3+1心ケーブル

サイズ mm2	百万本単位のストランド導体の	隔熱厚さ mm	インナー	直径アーマーワイヤ mm	外被厚さ mm	概略外径ケーブルのmm	最大DC 20℃における抵抗 (Q/km)
3X2.5+1X1.5	7/7	0.7/0.7	1.0	0.80	1.8	16.5	7.41/12.1
3X4.0+1X2.5	7/7	0.7/0.7	1.0	0.80	1.8	17.8	4.61/7.41
3X6.0+1X4	7/7	0.7/0.7	1.0	1.25	1.8	20.0	3.08/4.61
3X10+1X6	7/7	07/0.7	1.0	125	1.8	21.7	1.83/3.08
3X16+1X10	7/7	0.7/0.7	1.0	1.25	1.8	23.9	1.15/1.83
3×25+1×16	7/7	0.9/0.7	1.0	1.60	1.8	28.1	0.727/1.15
3×35+1×16	7/7	0.9/0.7	1.0	1.60	1.8	29.8	0.524/0.727
3×50+1×25	7/7	1.0/0.9	1.0	1.60	1.9	34.0	0.387/0.727
3×70+1×35	12/7	1.1/0.9	1.2	2.00	2.1	38.8	0.268/0.524
3×95+1×50	15/12	1.1/1.0	1.2	2.00	2.2	43.2	0.193/0.387
3×120+1×70	18/12	1.2/1.1	1.2	2.00	2.4	46.8	0.153/0.268
3×150+1×70	18/12	1.4/1.1	1.4	2.50	2.5	52.6	0.124/0268
3X185+1X95	30/15	1.6/1.1	1.4	2.50	2.7	56.9	0.0991/0.193
3X240+1X120	34/18	1.7/1.2	1.6	2.50	2.9	63.2	0.0754/0.153
3X300+1X150	34/18	1.8/1.4	1.6	2.50	3.0	68.7	0.0991/0.193
3X400+1X185	53/30	2.0/1.6	1.6	3.15	33	79.0	0.0754/0.153

3+2心ケーブル

サイズ mm2	百万本単位のストランド導体の	インスイムトン厚さ mm	内被厚さ mm	直径アーマーワイヤ mm	外装厚さ mm	概略外径 o! ケーブル mm	最大DC 20Cにおける抵抗 (a/km)
3×2.5+2×1.5	7/7	0.7/0.7	1.0	0.80	1.8	17.3	7.41/12.1
3×4.0+2×2.5	7/7	0.7/0.7	1.0	1.25	1.8	19.5	4.61/7.41
3×6.0+2×4	7/7	0.7/0.7	1.0	125	1.8	21.0	3.08/4.61
3×10+2×6	7/7	07/0.7	1.0	125	1.8	22.8	1.83/3.08
3×16+2×10	7/7	0.7/0.7	1.0	1.60	1.8	25.9	1.15/1.83
3×25+2×16	7/7	0.9/0.7	1.0	1.60	1.8	29.6	0.727/1.15
3×35+2×16	7/7	0.9/0.7	1.0	1.60	1.8	31.7	0.524/0.727
3×50+2×25	7/7	1.0/0.9	1.0	1.60	2.0	37.4	0.387/0.727
3×70+2×35	12/7	1.1/0.9	1.2	2.00	2.1	42.6	0.268/0.524
3×95+2×50	15/12	1.1/1.0	1.2	2.00	2.3	47.6	0.193/0.387
3×120+2×70	18/12	12/1.1	1.4	2.50	2.5	53.2	0.153/0.268
3×150+2×70	18/12	1.4/1.1	1.4	2.50	2.6	57.6	0.124/0.268
3×185+2×95	30/15	1.6/1.1	1.4	2.50	2.8	63.0	0.0991/0.193
3×240+2×120	34/18	1.7/1.2	1.6	2.50	3.0	69.7	0.0754/0.153
3×300+2×150	34/18	1.8/1.4	1.6	2.50	32	76.0	0.0601/0.124
3×400+2×185	53/30	2.0/1.6	1.8	3.15	3.5	86.5	0.0470/0.0991

4+1心ケーブル

サイズ mm2	百万本のフィラメント指揮者	隔熱厚さ mm	インナー^ヒース厚さ mm	直径アーマーワイヤ mm	外被厚さ mm	概略外径ケーブルのmm	最大DC 20°Cにおける抵抗 (Ω/km)
4X25+1X1.5	～に	0.7/0.7	1.0	0.80	1.8	17.5	7.41/12.1
4X4.0+1X2.5	7/7	07/0.7	1.0	1.25	1.8	19.8	4.61/7.41
4X6.0+1X4	7/7	0.7/0.7	1.0	1.25	1.8	21.3	3.08/4.61
4X10+1X6	7/7	0.7/0.7	1.0	1.25	1.8	23.2	1.83/3.08
4X16+1X10	7Z7	0.7/0.7	1.0	1.60	1.8	26.4	1.15/1.83
4X25+1X16	7/7	0.9/0.7	1.0	1.60	1.8	30.9	0.727/1.15
4X35+1X16	7/7	0.9/0.7	1.0	1.60	1.9	33.3	0.524/0.727
4X50+1X25	7/7	1.0/0.9	1.2	2.00	2.1	38.8	0.387/0.727
4X70+1X35	12/7	1.1/0.9	1.2	2.00	22	42.8	0.268/0.524
4X95+1X50	15/12	1.1/1.0	1.2	2.00	2.4	47.8	0.193/0.387
4X120+1X70	18/12	1.2/1.1	1.4	2.50	2.5	53.2	0.153/0.268
4X150+1X70	18/12	1.4/1.1	1.4	2.50	2.7	57.8	0.124/0.268
4X185+1X95	30/15	1.6/1.1	1.6	2.50	2.9	63.6	0.0991/0.193
4X240+1X120	34/18	1.7/1.2	1.6	2.50	3.1	69.9	0.0754/0.153
4X300+1X150	34/18	1.8/1.4	1.6	3.15	3.3	77.5	0.0601/0.124
4X400+1X185	53/30	2.0/1.6	1.8	3.15	3.6	86.7	0.0470/0.0991

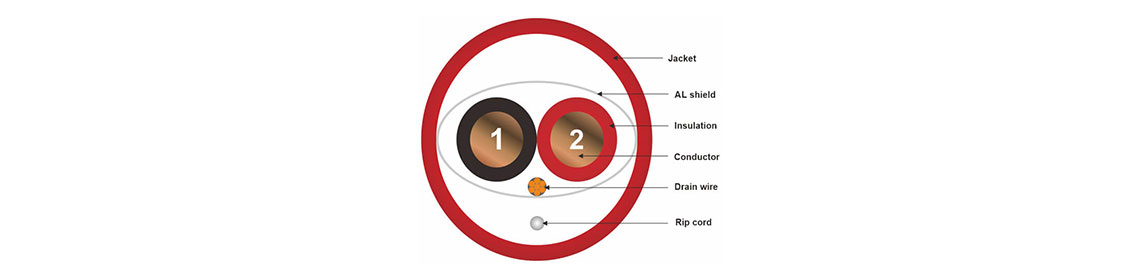

構造

導体: 無被覆銅線

絶縁体: 300V カラーコードPVC

シース: 赤色PVC

シールド: アルミニウムポリエステルシールド付き22AWGより線メッキ銅ドレイン線
