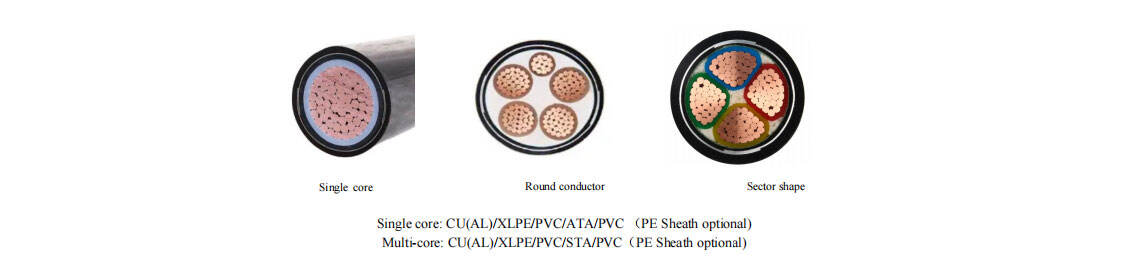

كابل طاقة بمعزول من XLPE بجهد 0.6/1 كيلو فولت وفق معيار IEC مع دروع من شريط فولاذي (STA)

نظرة عامة

التطبيقات

يمكن استخدامه في تركيبات ثابتة داخلية وخارجية في قنوات الكابلات أو مباشرة في الأرض. تتميز هذه الكابلات بحماية ميكانيكية ولذلك فهي مناسبة للاستخدام الخارجي والدفن المباشر والمناطق التي قد تتعرض لضغط ميكانيكي مفاجئ.

المميزات

• درجة حرارة التشغيل:

• أقصى درجة حرارة للناقل أثناء التشغيل العادي: 90℃

• أقصى درجة حرارة للناقل أثناء حدوث القصر (الحد الأقصى لمدة 5 ثوانٍ): 250℃

• الجهد الكهربائي:

• تيار متردد 0.6/1 كيلوفولت

• جهد الاختبار:

• تيار متردد 3.5 كيلوفولت لمدة 5 دقائق، بدون حدوث تفريغ

المعايير

IEC60502-1، BS5467

المواصفات

الجهد المنخفض

درجة الحرارة أثناء التشغيل 90℃

كابلات النحاس ذات القلب الواحد

الحجم مم2	العزل السماكة مم	الغلاف الداخلي السماكة مم	الدرع سلك السماكة مم	الغلاف الخارجي السماكة مم	القطر التقريبي قطر الكابل (ملم)	الحد الأقصى للتيار المستمر المقاومة عند 20°م (أوم/كلم)
1.5	0.7	1.2	0.2	1.8	10.8	12.1
2.5	0.7	1.2	0.2	1.8	11.2	7.41
4	0.7	1.2	0.2	1.8	11.7	4.61
6	0.7	1.2	0.2	1.8	12.2	3.08
10	0.7	1.2	0.2	1.8	13.2	1.83
16	0.7	1.2	0.2	1.8	14.2	1.15
25	0.9	1.2	0.2	1.8	15.8	0.727
35	0.9	1.2	0.2	1.8	16.8	0.524
50	1	1.2	0.2	1.8	18.4	0.387
70	1.1	1.2	0.2	1.8	20.2	0.268
95	1.1	1.2	0.2	1.8	21.8	0.193
120	1.2	1.2	0.2	1.8	23.4	0.153
150	1.4	1.2	0.2	1.8	25.4	0.124
185	1.6	1.2	0.2	1.8	27.4	0.0991
240	1.7	1.2	0.5	2	31.4	0.0754
300	1.8	1.2	0.5	2	33.8	0.0601
400	2	1.2	0.5	2.2	37.8	0.047
500	2.2	1.2	0.5	2.3	41.2	0.0366
630	2.4	1.3	0.5	2.4	45.3	0.0283

كابلات نحاسية ثنائية النواة

عدد موصل	الحجم مم2	العزل السماكة mm	الغلاف الداخلي السماكة mm	سلك مدرع السماكة mm	الغلاف الخارجي السماكة mm	القطر التقريبي ملي متر قطر الكابل	الحد الأقصى للتيار المستمر المقاومة عند 20°م (أوم/كم)
2	1.5	0.7	1.2	0.2	1.8	13.6	12.1
2	2.5	0.7	1.2	0.2	1.8	14.4	7.41
2	4	0.7	1.2	0.2	1.8	15.4	4.61
2	6	0.7	1.2	0.2	1.8	16.4	3.08
2	10	0.7	1.2	0.2	1.8	18.4	1.83
2	16	0.7	1.2	0.2	1.8	20.4	1.15
2	25	0.9	1.2	0.2	1.8	23.6	0.727
2	35	0.9	1.2	0.2	1.8	27	0.524
2	50	1	1.2	0.2	1.8	24.7	0.387
2	70	1.1	1.2	0.2	1.8	27.4	0.268
2	95	1.1	1.2	0.5	2	31.6	0.193
2	120	1.2	1.2	0.5	2.1	34.7	0.153
2	150	1.4	1.2	0.5	2.2	37.9	0.124
2	185	1.6	1.2	0.5	2.3	41.4	0.0991
2	240	1.7	1.3	0.5	2.4	45.4	0.0754
2	300	1.8	1.4	0.5	2.6	49.9	0.0601
2	400	2	1.5	0.5	2.8	55.8	0.047

كابلات نحاسية ثلاثية النواة

عدد موصل	الحجم مم2	العزل السماكة mm	الغلاف الداخلي السماكة mm	شريط مدرع السماكة mm	الغلاف الخارجي السماكة mm	القطر التقريبي ملي متر قطر الكابل	الحد الأقصى للتيار المستمر المقاومة عند 20°م (أوم/كم)
3	1.5	0.7	1.2	0.2	1.8	14	12.1
3	2.5	0.7	1.2	0.2	1.8	14.9	7.41
3	4	0.7	1.2	0.2	1.8	16	4.61
3	6	0.7	1.2	0.2	1.8	17.1	3.08
3	10	0.7	1.2	0.2	1.8	19.2	1.83
3	16	0.7	1.2	0.2	1.8	21.4	1.15
3	25	0.9	1.2	0.2	1.8	24.6	0.727
3	35	0.9	1.2	0.2	1.9	28.7	0.524
3	50	1	1.2	0.2	1.9	28.2	0.387
3	70	1.1	1.2	0.5	2	33.4	0.268
3	95	1.1	1.2	0.5	2.1	36.6	0.193
3	120	1.2	1.2	0.5	2.2	40.1	0.153
3	150	1.4	1.3	0.5	2.4	44.5	0.124
3	185	1.6	1.4	0.5	2.5	48.8	0.0991
3	240	1.7	1.5	0.5	2.7	54.1	0.0754
3	300	1.8	1.6	0.5	2.9	59.3	0.0601
3	400	2	1.7	0.5	3	64.3	0.047

كابلات نحاسية رباعية النواة

عدد موصل	الحجم مم2	العزل السماكة mm	الغلاف الداخلي السماكة mm	شريط مدرع السماكة mm	الغلاف الخارجي السماكة mm	القطر التقريبي ملي متر قطر الكابل	الحد الأقصى للتيار المستمر المقاومة عند 20°م (أوم/كم)
4	1.5	0.7	1.2	0.2	1.8	14.8	12.1
4	2.5	0.7	12	0.2	1.8	15.7	7.41
4	4	0.7	1.2	0.2	1.8	17	4.61
4	6	0.7	12	0.2	1.8	18.2	3.08
4	10	0.7	1.2	0.2	1.8	20.6	1.83
4	16	0.7	12	0.2	1.8	23	1.15
4	25	0.9	1.2	0.2	1.8	26.9	0.727
4	35	0.9	1.2	0.5	2	32.6	0.524
4	50	1	1.2	0.5	2	32.3	0.387
4	70	1.1	12	0.5	2.1	36.6	0.268
4	95	1.1	1.2	0.5	2.3	40.6	0.193
4	120	1.2	1.3	0.5	2.4	44.9	0.153
4	150	1.4	1.4	0.5	2.6	49.5	0.124
4	185	1.6	1.5	0.5	2.7	54.7	0.0991
4	240	1.7	1.6	0.5	2.9	60.8	0.0754
4	300	1.8	1.7	0.5	3.1	66.5	0.0601
4	400	2	1.9	0.5	3.4	75.8	0.047

كابلات نحاسية خماسية النواة

عدد موصل	الحجم مم2	العزل السماكة mm	الغلاف الداخلي السماكة mm	شريط مدرع سمك غس مم	الغلاف الخارجي السماكة mm	القطر التقريبي ملي متر قطر الكابل	الحد الأقصى للتيار المستمر المقاومة عند 20°م (أوم/كم)
5	1.5	0.7	1.2	0.2	1.8	15.6	12.1
5	2.5	0.7	1.2	0.2	1.8	16.6	7.41
5	4	0.7	1.2	0.2	1.8	18	4.61
5	6	0.7	1.2	0.2	1.8	19.3	3.08
5	10	0.7	1.2	0.2	1.8	22	1.83
5	16	0.7	1.2	0.2	1.8	24.7	1.15
5	25	0.9	1.2	0.2	1.9	29.3	0.727
5	35	0.9	1.2	0.5	2.1	35.5	0.524
5	50	1	1.2	0.5	2.1	35.1	0.387
5	70	1.1	1.2	0.5	2.2	39.7	0.268
5	95	1.1	1.3	0.5	2.4	44.5	0.193
5	120	1.2	1.4	0.5	2.5	48.8	0.153
5	150	1.4	1.5	0.5	2.7	54.3	0.124
5	185	1.6	1.6	0.5	2.9	59.9	0.0991
5	240	1.7	1.7	0.5	3.1	66.5	0.0754
5	300	1.8	1.8	0.5	3.3	72.8	0.0601
5	400	2	2	0.8	3.7	85.8	0.047

كابلات 3+1 نواة

عدد موصل	الحجم مم2		عدد موصل	ستي مم2	العزل السماكة mm	الغلاف الداخلي السماكة mm	شريط مدرع السماكة mm	الغلاف الخارجي السماكة mm	القطر التقريبي قطر الكابل مم	الحد الأقصى للتيار المستمر المقاومة عند 20°م (أوم/كم)
3	1.5		1	1	0.7	1.2	0.2	1.8	15.6	12.1
3	2.5		1	1.5	0.7	1.2	0.2	1.8	16.6	7.41
3	4		1	2.5	0.7	1.2	0.2	1.8	18	4.61
3	6		1	4	0.7	1.2	0.2	1.8	19.3	3.08
3	10		1	6	0.7	1.2	0.2	1.8	22	1.83
3	16		1	10	0.7	1.2	0.2	1.8	24.7	1.15
3	25		1	16	0.9	1.2	0.2	1.8	29.3	0.727
3	35	+	1	16	0.9	1.2	0.5	2	35.5	0.524
3	50	+	1	25	1	1.2	0.5	2	35.1	0.387
3	70	+	1	35	1.1	1.2	0.5	2.1	39.7	0.268
3	95	♦	1	50	1.1	1.2	0.5	2.3	44.5	0.193
3	120		1	70	1.2	1.3	0.5	2.4	48.8	0.153
3	150	♦	1	70	1.4	1.4	0.5	2.6	54.3	0.124
3	185		1	95	1.6	1.5	0.5	2.7	59.9	0.0991
3	240		1	120	1.7	1.6	0.5	2.9	66.5	0.0754
3	300	+	1	150	1.8	1.7	0.5	3.1	72.8	0.0601
3	400		1	185	2	1.9	0.5	3.4	85.8	0.047

كابلات 3+2 نواة

عدد موصل	الحجم مم2	+	عدد موصل	الحجم مم2	العزل السماكة mm	الغلاف الداخلي السماكة mm	شريط مدرع السماكة mm	الغلاف الخارجي السماكة mm	القطر التقريبي ملي متر قطر الكابل	الحد الأقصى للتيار المستمر المقاومة عند 20°م (أوم/كم)
3	1.5	+	2	1	0.7	1.2	0.2	1.8	15.2	12.1
3	2.5	+	2	1.5	0.7	1.2	0.2	1.8	16.3	7.41
3	4	+	2	2.5	0.7	1.2	0.2	1.8	17.5	4.61
3	6	+	2	4	0.7	1.2	0.2	1.8	18.8	3.08
3	10	+	2	6	0.7	1.2	0.2	1.8	21.4	1.83
3	16	+	2	10	0.7	1.2	0.2	1.8	24	1.15
3	25	+	2	16	0.9	1.2	0.2	1.9	28.3	0.727
3	35	+	2	16	0.9	1.2	0.5	2.1	34.3	0.524
3	50	+	2	25	1	1.2	0.5	2.1	35.1	0.387
3	70	+	2	35	1.1	1.2	0.5	2.2	39.7	0.268
3	95	+	2	50	1.1	1.3	0.5	2.4	44.5	0.193
3	120	+	2	70	1.2	1.4	0.5	2.5	48.8	0.153
3	150	+	2	70	1.4	1.5	0.5	2.7	54.3	0.124
3	185	+	2	95	1.6	1.6	0.5	2.9	59.9	0.0991
3	240	+	2	120	1.7	1.7	0.5	3.1	66.5	0.0754
3	300	+	2	150	1.8	1.8	0.5	3.3	72.8	0.0601
3	400	+	2	185	2	2	0.8	3.7	85.8	0.047

كابلات ذات 4+1 لب

عدد موصل	الحجم مم2	+	عدد موصل	الحجم مم2	العزل السماكة mm	الغلاف الداخلي السماكة mm	شريط مدرع السماكة mm	الغلاف الخارجي السماكة mm	القطر التقريبي من مم الكابل	الحد الأقصى للتيار المستمر المقاومة عند 20°م (أوم/كم)
4	1.5	+	1	1	0.7	1.2	0.2	1.8	15.4	12.1
4	2.5	+	1	1.5	0.7	1.2	0.2	1.8	16.5	7.41
4	4	+	1	2.5	0.7	1.2	0.2	1.8	17.8	4.61
4	6	+	1	4	0.7	1.2	0.2	1.8	19.1	3.08
4	10	+	1	6	0.7	1.2	0.2	1.8	21.8	1.83
4	16	+	1	10	0.7	1.2	0.2	1.8	24.4	1.15
4	25	+	1	16	0.9	1.2	0.2	1.9	28.9	0.727
4	35	+	1	16	0.9	1.2	0.5	2.1	35	0.524
4	50	+	1	25	1	1.2	0.5	2	32.7	0.387
4	70	+	1	35	1.1	1.2	0.5	2.2	37.3	0.268
4	95	+	1	50	1.1	1.3	0.5	2.3	41.9	0.193
4	120	+	1	70	1.2	1.3	0.5	2.4	45.8	0.153
4	150	+	1	70	1.4	1.4	0.5	2.6	50.8	0.124
4	185	+	1	95	1.6	1.5	0.5	2.8	56	0.0991
4	240	+	1	120	1.7	1.6	0.5	3	62.3	0.0754
4	300	+	1	150	1.8	1.7	0.5	3.2	68.4	0.0601
4	400	+	1	185	2	1.9	0.5	3.5	79	0.047
