Applicazioni
I cavi RHZ1 sono cavi a media tensione utilizzati in varie reti di distribuzione elettrica, inclusi grandi impianti industriali, centrali elettriche, stazioni di trasformazione e progetti di energia rinnovabile come parchi eolici e solari. Questi cavi sono adatti per installazioni sotterranee in gallerie e trincee o per posa diretta, dove offrono sicurezza antincendio e resistenza all'umidità grazie al loro rivestimento in poliolefina senza alogeni. Diverse versioni come RHZ1-OL e RHZ1-2OL offrono una protezione migliorata contro l'acqua, mentre le varianti AS presentano proprietà ritardanti di fiamma per aree critiche.
Temperatura di funzionamento
Temperatura massima di esercizio: 90ºC.
Temperatura massima di cortocircuito: 250ºC (max. 5 s).
Temperatura minima di servizio: -15ºC
Prestazioni
Privo di alogeni: basato su IEC 50267.
Autoestinguenza conforme a IEC 60332-1.
Privo di alogeni: basato su IEC 50267.
Basso rilascio di fumo conforme a IEC 61034.
Raggio minimo di curvatura: x15 il diametro del cavo.
Resistente all'abrasione.
Resistente alla lacerazione.
Resistente agli UV.
Standard
IEC 60502-2
| Dimensione(mm2) | Valore attuale (A) | Imballaggio | Diametro (mm)* | Peso(kg/km)* |
| 1x95/16 | 255 | Tamburo | 37,9 | 1290 |
| 1x150/16 | 335 | Tamburo | 40,4 | 1520 |
| 1x240/16 | 455 | Tamburo | 44.4 | 1920 |
| 1x400/16 | 610 | Tamburo | 49,5 | 2630 |
| 1x500/16 | 720 | Tamburo | 54,4 | 2995 |
| 1x630/16 | 840 | Tamburo | 58,1 | 3580 |

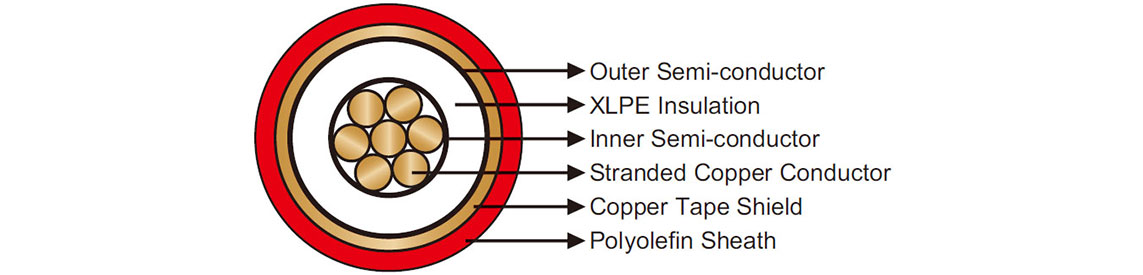

Conduttore: Conduttore in rame o alluminio, classe 2
Semiconduttore interno: materiale semiconduttore termoindurente.
Isolamento: Polietilene reticolato XLPE
Semiconduttore esterno: materiale semiconduttore termoindurente e rimovibile.
Schermo metallico: Schermo composto da fili di rame e nastro di rame, con una sezione minima di 16 mm².
Sigillatura longitudinale: Nastro igroscopico che ricopre completamente lo schermo (opzionale).
Guaina esterna: Guaina esterna in poliolefina senza alogeni, di colore rosso.
