Aplicacións

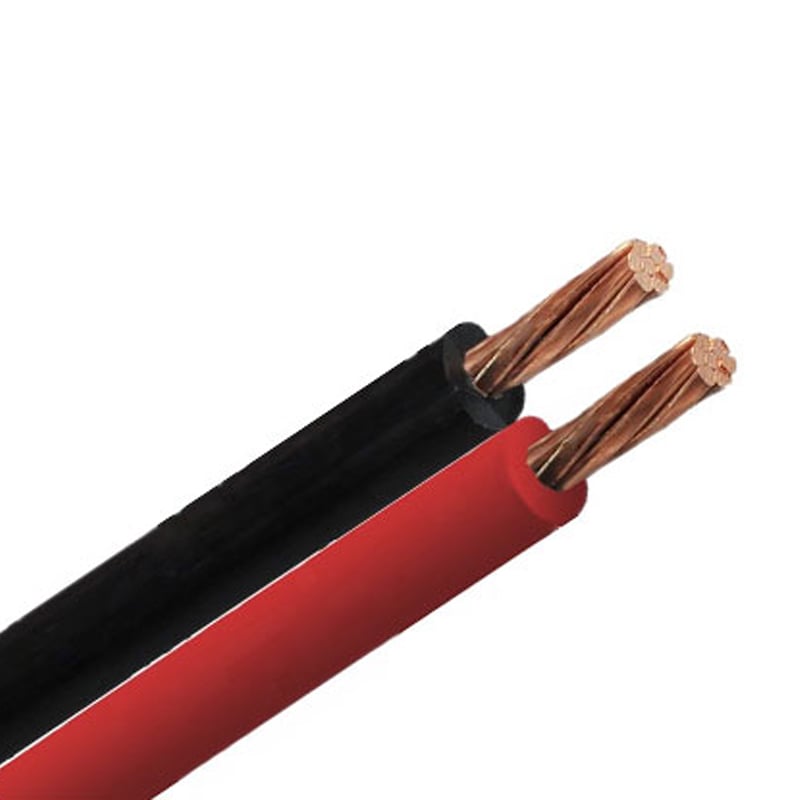

Os cabos RPVU90, RPV90 poden instalarse en interiores ou exteriores, en canaletas e tubos, tanto por riba como por debaixo do chan, e poden enterrarse directamente. O RPVU90 pode utilizarse en instalacións enterradas directamente. Debe cumprir as regras do código CE 12-012 e 4-004. Teñen unha clasificación de 90ºC e 2 kV, e son adecuados para usarse nun sistema fotovoltaico.
O cabo tipo RPVU90 é para usar no lado CC e CA dun sistema fotovoltaico, adecuado para instalación en lugares secos e húmidos, e pode estar exposto á luz solar.
O cabo tipo RPV90 é para usar no lado CC e CA dun sistema fotovoltaico, adecuado para instalación en lugares secos, e pode estar exposto á luz solar.
Os cabos RPVU90/RPV90 son compatibles coa norma RoHS.
Estándares
• CSA C22.2 N.º 38 - Fíos e cabos illados con termoestable
• CSA C22.2 No. 271-11
• ASTM B3, B8, B787
cUL File No.: E365883
CSA File No.: 271587
Características
V tensión:
600V/1000V/2000V
Temperatura de funcionamento:
90ºC MÁX, -40ºC MÍN
Performance:
• Resistente á deformación a altas temperaturas
• Excelente resistencia á humidade, supera a UL 44
• Propiedades eléctricas estables nunha ampla rexión de temperaturas
• Aumentada flexibilidade
• Resistente a esmagamento e cortes por compresión
• Resistente a UV/sol
RoHS
Resistencia aos rayos UV
Temperatura de funcionamento 90℃
1000V/2000V RPVU90
Todas as dimensións son nominais e poden variar segundo as tolerancias normais de fabricación.
|
Tamaño (AWG/Kcmil) |
Conductor |
Ais. Grosor |
Aprox. O.D. | Peso/Km |
Max. CC resistenciaa 20 C |
|||||
|
Dos nos filamentos(CU) |
Dos nos filamentos(AL) |
mm(CU) | mm(AL) | mm(CU) | mm(AL) | kgs(CU) | kgs(AL) | ω/km(CU) | ω/km(AL) | |
| 12 | 7 | / | 1.52 | / | 5.3 | / | 57.8 | / | 5.43 | / |
| 10 | 7 | / | 1.52 | / | 5.9 | / | 79.9 | / | 3.41 | / |
| 8 | 7 | / | 2.03 | / | 7.7 | / | 130.2 | / | 2.14 | / |
| 6 | 7 | 7 | 2.03 | 2.03 | 8.6 | 8.4 | 165.7 | 84 | 1.35 | 2.210 |
| 4 | 7 | 7 | 2.03 | 2.03 | 9.8 | 9.5 | 246.1 | 113 | 0.848 | 1.390 |
| 2 | 7 | 7 | 2.03 | 2.03 | 11.3 | 10.9 | 366.9 | 156 | 0.534 | 0.875 |
| 1/0 | 19 | 18 | 2.41 | 2.41 | 14.0 | 13.3 | 576.0 | 238 | 0.335 | 0.550 |
| 2/0 | 19 | 18 | 2.41 | 2.41 | 14.8 | 14.4 | 706.1 | 285 | 0.266 | 0.436 |
| 3/0 | 19 | 19 | 2.41 | 2.41 | 16.4 | 15.5 | 876.3 | 341 | 0.211 | 0.346 |
| 4/0 | 19 | 19 | 2.41 | 2.41 | 17.8 | 16.9 | 1,083.4 | 412 | 0.167 | 0.274 |
| 250 | 37 | 36 | 2.79 | 2.79 | 19.8 | 18.8 | 1,293.4 | 498 | 0.142 | 0.232 |
| 350 | 37 | 36 | 2.79 | 2.79 | 22.4 | 21.3 | 1,768.1 | 657 | 0.101 | 0.166 |
| 400 | 37 | 36 | 2.79 | 2.79 | 23.5 | 22.3 | 2,003.5 | 734 | 0.0885 | 0.145 |
| 500 | 37 | 36 | 2.79 | 2.79 | 25.6 | 24.3 | 2,473.2 | 888 | 0.0709 | 0.116 |
| 750 | 61 | 60 | 3.18 | 3.18 | 31.0 | 29.3 | 3,676.8 | 1,305 | 0.0472 | 0.0774 |
2000V RPV90 Aluminio AA8000
Todas as dimensións son nominais e poden variar segundo as tolerancias normais de fabricación.
|
Tamaño (AWG/Kcmil) |
Conductor |
Ais. Grosor |
Aprox. Diám. ext. |
Peso/Km |
Max. CC resistencia a 20 C ) |
|
Dos nos fíos |
mM | mM | kgs | ω/Km | |
| 6 | 7 | 1.78 | 7.9 | 74.1 | 2.210 |
| 4 | 7 | 1.78 | 9.0 | 102.0 | 1.390 |
| 3 | 7 | 1.78 | 9.6 | 120.5 | 1.100 |
| 2 | 7 | 1.78 | 10.4 | 143.6 | 0.875 |
| 1 | 18 | 2.29 | 12.2 | 192.5 | 0.693 |
| 1/0 | 18 | 2.29 | 13.1 | 228.6 | 0.550 |
| 2/0 | 18 | 2.29 | 14.2 | 274.0 | 0.436 |
| 3/0 | 19 | 2.29 | 15.3 | 329.6 | 0.346 |
| 4/0 | 19 | 2.29 | 16.7 | 398.8 | 0.274 |
| 250 | 36 | 2.67 | 18.5 | 482.6 | 0.232 |
| 350 | 36 | 2.67 | 21.0 | 639.1 | 0.166 |
| 400 | 36 | 2.67 | 22.0 | 715.2 | 0.145 |
| 500 | 36 | 2.67 | 24.0 | 867.0 | 0.116 |
| 750 | 60 | 3.05 | 29.0 | 1.271,3 | 0.0774 |
| 1500 | 91 | 3.56 | 41.2 | 2.452,8 | 0.0387 |

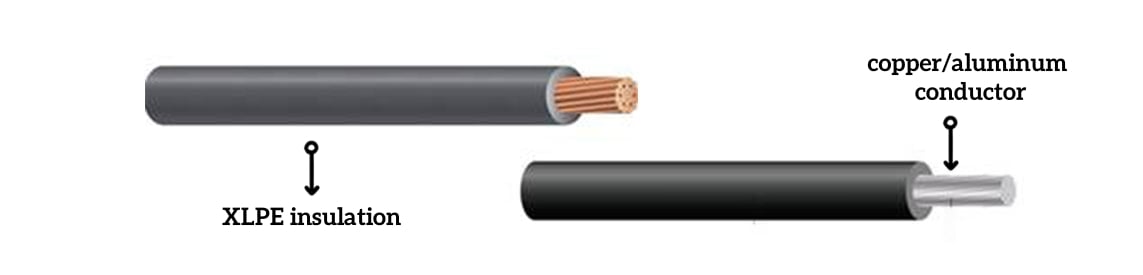

Aluminio:
• tamaños desde #6 AWG ata 1000 kcmil, cableado
• material de conductor de aluminio AA-8000 serie cableado compacto (ACM) segundo ASTM B801 Clase B ou ASTM B836
Cobre:
• tamaños desde #14 AWG ata 1000 kcmil, sólido ou cableado
• desprovisto, cableado recocido segundo ASTM B8 Clase B comprimido
