وصف المنتج
كابل URD متوسط الجهد بدفن مباشر مع شهادة UL1072، يحتوي على موصلات نحاسية وألمنيوم وطبقة عازلة XLPE مقاومة للضغط بجهد 600V ومتوافقة مع MV90 وMV105
التطبيقات:
كابلات URD ERP أو XLPE المعزولة مصممة وتصنع لتلبية تطبيقات التوزيع الأرضي الأساسي المناسب للاستخدام في مواقع رطبة أو جافة، والدفن المباشر، والأنابيب تحت الأرض، والتعرض لأشعة الشمس، لاستخدامها عند 5 كيلو فولت حتى 35 كيلو فولت بدرجات حرارة السلك لا تتجاوز 90 درجة مئوية للعمل العادي.
المواصفات:
كابلات URD المغلفة بطبقة EPR/XLPE تلبي أو تتجاوز جميع المتطلبات المعايير المعمول بها، ويتم ضمان أن جميع الكابلات يتم تصنيعها واختبارها وفقًا لهذه المعايير.
- ANSII ICEA S94-649
- AEIC CS-8
- ASTM B-3, ASTM B-8, ASTM B-230 & ASTM B-231
- UL1072

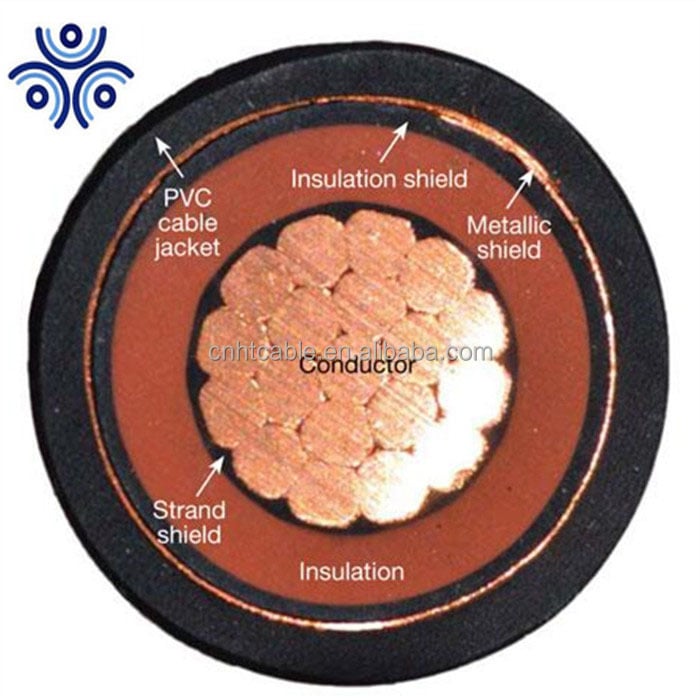

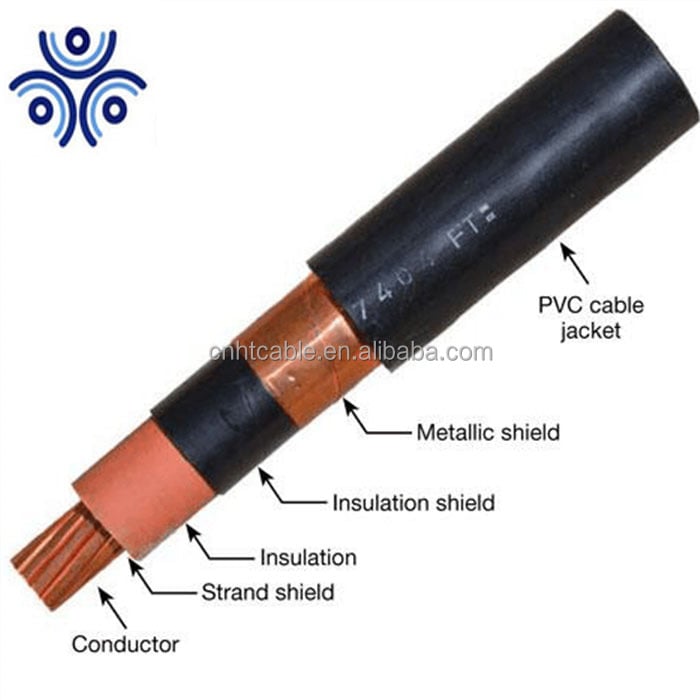

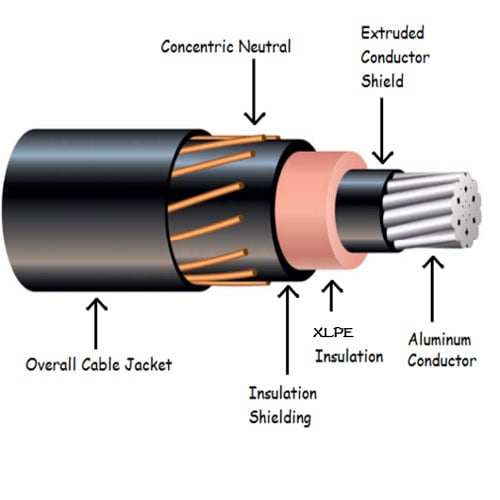

بناء:
الموصل: الألمنيوم أو النحاس الخام، مشدود ومضغوط من الفئة B
درع الموصل: مادة نصف موصلة مضافة بالحقن
العزل: EPR/TRXLP/XLPE
درع العزل: مادة نصف موصلة مضافة بالحقن

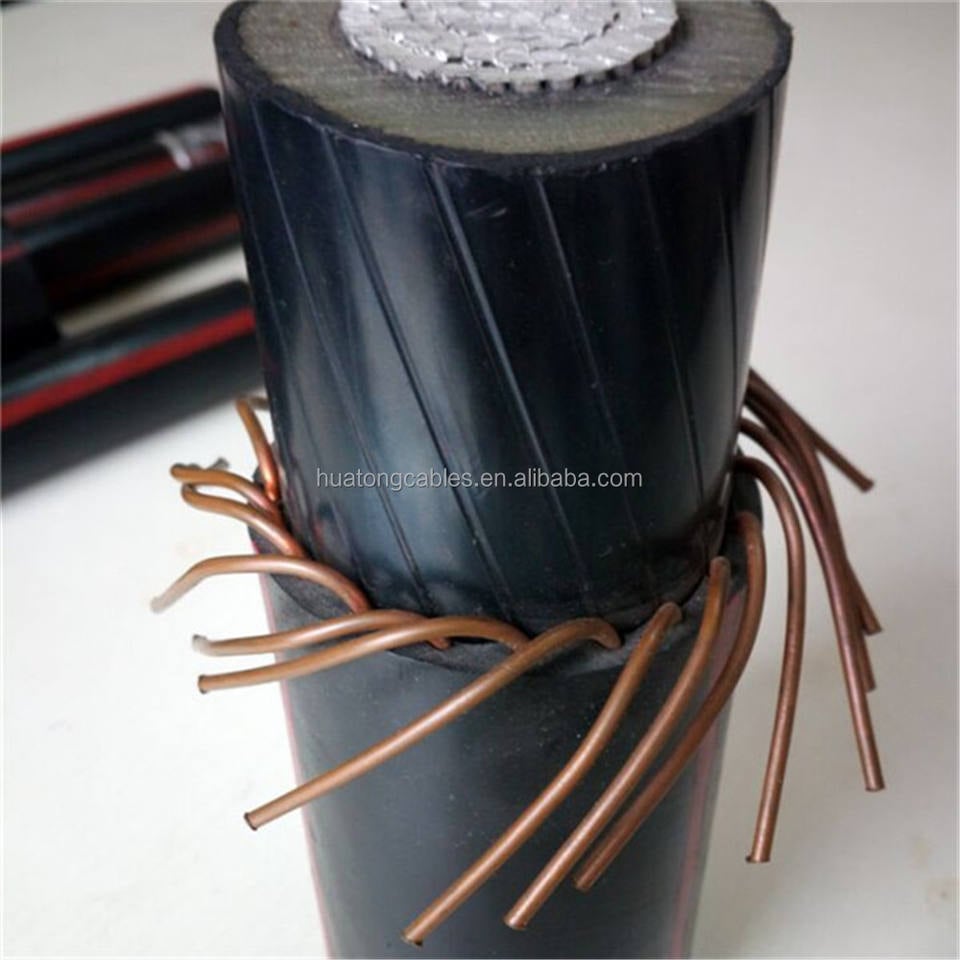

محايد مركزي: أسلاك محايدة نحاسية غير مطلية (النحاس المطلي متاح كخيار)
غلاف مغلق: غلاف مدمج غير موصل مصنوع من LLDPE مع خطوط حمراء مُصهَّرة.
يتوفر غلاف PVC أو غلاف شبه موصل بناءً على الطلب
درجة حرارة الموصل القصوى:
مستمرة بشكل طبيعي عند 90 °C، وفوق الحمولة عند 130 °C وقصيرة الدائرة عند 250 °C
الميزات والفوائد، الخيارات:
- البناء الثلاثي بالعملية الجافة يضمن جودة ممتازة للأسلاك
- النوع الثلاثي متاح كخيار، ويوفر تكلفة التركيب
- الموصل المحشو بالألياف والمغلف المانع للماء متاح بناءً على الطلب
ورقة بيانات
| مُوصل | نحاس محايد (1/3) | القطر (بوصة) | الوزن (أرطال) | |||||||||
| AWG أو MCM | تشابك الأسلاك | عدد الأسلاك |
حجم AWG (صلب) | موصل |
فوق العزل |
فوق العزل درع |
فوق المحايد أسلاك |
فوق جacket مغلفة |
موصل |
مركزي حيادي |
العدد الإجمالي سترة |
المجموع مع الجاكت |
| 1/0 | سلك 19 | 9 | 14 | 0.37 | 1.12 | 1.23 | 1.35 | 1.46 | 325.8 | 119.2 | 659 | 4926 |
| 2/0 | سلك 19 | 11 | 14 | 0.42 | 1.17 | 1.27 | 1.40 | 1.50 | 410.9 | 146.3 | 775 | 808 |
| 3/0 | سلك 19 | 14 | 14 | 0.47 | 1.22 | 1.32 | 1.48 | 1.59 | 518.1 | 185.9 | 900 | 923 |
| 4/0 | سلك 19 | 11 | 12 | 0.53 | 1.28 | 1.38 | 1.54 | 1.71 | 653.3 | 228.0 | 1110 | 1055 |
| 250 | سلك 37 | 13 | 12 | 0.57 | 1.33 | 1.44 | 1.64 | 1.81 | 771.9 | 282.1 | 1330 | 1292 |
| 350 | سلك 37 | 12 | 10 | 0.68 | 1.44 | 1.54 | 1.70 | 1.89 | 1081 | 398.0 | 1633 | 1519 |
| 500 | سلك 37 | 17 | 10 | 0.81 | 1.57 | 1.72 | 1.88 | 2.04 | 1544 | 543.5 | 2002 | 1886 |
| 750 | سلك 61 | 25 | 10 | 0.99 | 1.76 | 1.93 | 2.11 | 2.28 | 2316 | 801.5 | 2650 | 2289 |
| 1000 | سلك 61 | 33 | 10 | 1.14 | 1.92 | 2.06 | 2.27 | 2.43 | 3088 | 1058 | 3847 | 2960 |
huatong cable
إذا كنت تبحث عن كابل موثوق وفعال من حيث الطاقة، فاحرص على التحقق من شهادة Huatong Cable's UL1072 للحبل الدفني المباشر MV90 MV105URD بقدرة 25KV والعزل EPR والجاكت LLDPE بنسبة 133% ونسبة المحايد 1/3. يُستخدم هذا الكابل بشكل مثالي في توزيع الطاقة ويمكنه التعامل بسهولة مع قدرة 25KV.
أحد الميزات البارزة لهذه الشهادة هو العزل المصنوع من مادة إيثيلين بروبيلين روبير (EPR) المستخدمة في الكابل MV105URD بقدرة 25KV والعزل EPR والجاكت LLDPE بنسبة 133% ونسبة المحايد 1/3. يتميز المنتج بخصائصه القوية التي تجعله قادرًا على تحمل الفولتية العالية، كما أنه يقدم مقاومة ممتازة لدرجات الحرارة المنخفضة والظروف المناخية الأخرى، مما يجعله خيارًا رائعًا للاستخدام الخارجي.
هذا الشهادة هي كابل UL1072 مباشر MV105URD كابل 25KV عزل EPR مع طبقة LLDPE بنسبة 133% 1/3 محايد. الكابل يحتوي أيضًا على طبقة من البولي إيثيلين منخفض الكثافة (LLDPE) بالإضافة إلى عزله المتين. هذه الطبقة مصممة لتوفير الحماية الإضافية ضد التأثيرات والأضرار الأخرى التي قد تحدث أثناء التركيب أو الاستخدام. كما يتمتع بمقاومة ممتازة للعوامل البيئية، مما يضمن أن الكابل يبقى في حالة جيدة طوال عمره الافتراضي.
إحدى الوظائف الفريدة لشهادة كابل UL1072 الدفن المباشر هو كونه كابل MV105URD بجهد 25KV وعزل EPR مع طبقة LLDPE بنسبة 133% 1/3 محايد. هذا يسمح بكفاءة تشغيل كاملة ومباشرة، وذلك بسبب تصميم الكابل ليتحمل التغيرات في الجهد والتيار دون المساس بالأداء.
