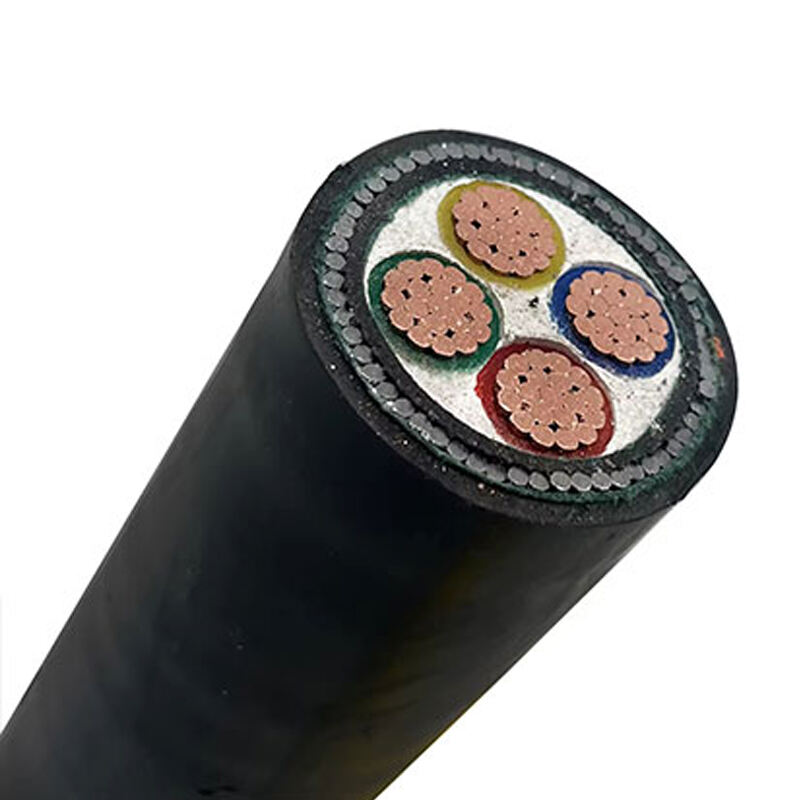

التطبيقات
يمكن استخدامه في التركيب الثابت داخليًا وخارجيًا في قنوات الكابلات أو مباشرة في الأرض.
توفر هذه الكابلات حماية ميكانيكية، وبالتالي فهي مناسبة للاستخدام الخارجي والدفن المباشر والمناطق التي قد تتعرض فيها لضغوط ميكانيكية مفاجئة.
المميزات
درجة حرارة العمل:
• أقصى درجة حرارة للناقل أثناء التشغيل العادي: 90℃
• أقصى درجة حرارة للناقل أثناء حدوث القصر (الحد الأقصى لمدة 5 ثوانٍ): 250℃
• الجهد الكهربائي:
• تيار متردد 0.6/1 كيلوفولت
• جهد الاختبار:
• تيار متردد 3.5 كيلوفولت لمدة 5 دقائق، بدون حدوث تفريغ
• الحد الأدنى لنصف القطر الانحنائي:
• من 1.5 مم² إلى 16 مم² – ثابت: 6 × قطر الكابل الكلي
• 25 مم² فأكثر – ثابت: 8 × قطر الكابل الكلي
المعايير
IEC60502-1، BS5467
الجهد المنخفض
درجة الحرارة أثناء التشغيل 90℃
كابلات ذات نواة واحدة
|
8120 مم2 |
الحد الأدنى للخيوط للموصل |
العزل السماكة mm |
الغلاف الداخلي السماكة mm |
قطر الدروع ملم سلك |
الغلاف الخارجي السماكة mm |
القطر التقريبي ملي متر قطر الكابل |
الحد الأقصى للمقاومة المستمرة عند 20C (0Acm) |
| 1x1.5 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 11.1 | 12.1 |
| 1x2.5 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 11.5 | 7.41 |
| 1X4.0 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 12.1 | 4.61 |
| 1X6.0 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 12.6 | 3.08 |
| 1x10 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 13.4 | 1.83 |
| 1x16 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 14.4 | 1.15 |
| 1x25 | 7 | 0.9 | 1.0 | 0.80 | 1.8 | 16.0 | 0.727 |
| 1X35 | 7 | 0.9 | 1.0 | 0.80 | 1.8 | 17.0 | 0.524 |
| 1x50 | 7 | 1.0 | 1.0 | 125 | 1.8 | 19.4 | 0.387 |
| 1X70 | 12 | 1.1 | 1.0 | 125 | 1.8 | 21.3 | 0268 |
| 1X95 | 15 | 1.1 | 1.0 | 1.25 | 1.8 | 22.9 | 0.193 |
| 1X120 | 18 | 12 | 1.0 | 1.60 | 1.8 | 25.2 | 0.153 |
| 1X150 | 18 | 1.4 | 1.0 | 1.60 | 1.8 | 27.2 | 0.124 |
| 1X185 | 30 | 1.6 | 1.0 | 1.60 | 1.8 | 29.2 | 0.0991 |
| 1X240 | 34 | 1.7 | 1.0 | 1.60 | 1.9 | 31.8 | 0.0754 |
| 1X300 | 34 | 1.8 | 1.0 | 1.60 | 1.9 | 34.2 | 0.0601 |
| 1X400 | 53 | 2.0 | 12 | 2.00 | 2.1 | 39.4 | 0.0470 |
| 1X500 | 53 | 2.2 | 12 | 2.00 | 2.2 | 42.7 | 0.0366 |
| 1X630 | 53 | 2.4 | 1.2 | 2.00 | 2.3 | 46.8 | 0.0283 |
كابلات مكونة من سلكين
|
الحجم مم2 |
خيوط NHn للموصل |
العزل السماكة mm |
الغلاف الداخلي السماكة mm |
قطر المحرك سلك التدرع |
الغلاف الخارجي السماكة |
القطر التقريبي ملي متر قطر الكابل |
الحد الأقصى للتيار المستمر المقاومة عند 20C (QJkm) |
| 2x1.5 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 14.5 | 12.1 |
| 2x2.5 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 15.4 | 7.41 |
| 2X4.0 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 16.5 | 4.61 |
| 2X6.0 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 17.6 | 3.08 |
| 2X10 | 7 | 0.7 | 1.0 | 1.25 | 1.8 | 19.9 | 1.83 |
| 2x16 | 7 | 0.7 | 1.0 | 125 | 1.8 | 21.9 | 1.15 |
| 2x25 | 7 | 0.9 | 1.0 | 1.60 | 1.8 | 25.8 | 0.727 |
| 2X35 | 7 | 0.9 | 1.0 | 1.60 | 1.8 | 24.7 | 0.524 |
| 2x50 | 7 | 1.0 | 1.0 | 1.60 | 1.8 | 27.3 | 0.387 |
| 2X70 | 12 | 1.1 | 1.0 | 1.60 | 2.0 | 30.2 | 0.268 |
| 2X95 | 15 | 1.1 | 1.2 | 2.00 | 2.1 | 35.0 | 0.193 |
| 2X120 | 18 | 1.2 | 1.2 | 2.00 | 2.2 | 37.5 | 0.153 |
| 2X150 | 18 | 1.4 | 1.2 | 2.00 | 2.3 | 40.9 | 0.124 |
| 2X185 | 30 | 1.6 | 1.4 | 2.50 | 2.5 | 45.8 | 0.0991 |
| 2X240 | 34 | 1.7 | 1.4 | 2.50 | 2.7 | 50.0 | 0.0754 |
| 2X300 | 34 | 1.8 | 1.6 | 2.50 | 2.8 | 54.4 | 0.0601 |
| 2X400 | 53 | 2. أبراج فولاذية بزاوية | 1.6 | 2.50 | 3.1 | 60. 0 | 0.0470 |
كابلات ثلاثية النواة
|
الحجم مم2 |
الحد الأدنى للخيوط للموصل |
العزل السماكة mm |
الغلاف الداخلي السماكة mm |
قطر سلك التدرع |
الغلاف الخارجي السماكة mm |
القطر التقريبي ملي متر قطر الكابل |
الحد الأقصى للتيار المستمر المقاومة عند 20م (أوم/كم) |
| 3X1.5 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 15.0 | 12.1 |
| 3x2.5 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 15.9 | 7.41 |
| 3x4.0 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 17.1 | 4.61 |
| 3x6.0 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 18.3 | 3.08 |
| 3X10 | 7 | 0.7 | 1.0 | 125 | 1.8 | 20.8 | 1.83 |
| 3X16 | 7 | 0.7 | 1.0 | 1.25 | 1.8 | 22.9 | 1.15 |
| 3x25 | 7 | 0.9 | 1.0 | 1.60 | 1.8 | 27.1 | 0.727 |
| 3X35 | 7 | 0.9 | 1.0 | 1.60 | 1.8 | 28.1 | 0.524 |
| 3x50 | 7 | 1.0 | 1.0 | 1.60 | 1.9 | 31.9 | 0.387 |
| 3X70 | 12 | 1.1 | 12 | 2.00 | 2.0 | 36.5 | 0.268 |
| 3X95 | 15 | 1.1 | 12 | 2.00 | 2.2 | 40.5 | 0.193 |
| 3X120 | 18 | 12 | 12 | 2.00 | 2.3 | 43.4 | 0.153 |
| 3×150 | 18 | 1.4 | 1.4 | 2.50 | 2.5 | 49.0 | 0.124 |
| 3X185 | 30 | 1.6 | 1.4 | 2.50 | 2.6 | 53.2 | 0.0991 |
| 3X240 | 34 | 1.7 | 1.6 | 2.50 | 2.8 | 58.6 | 0.0754 |
| 3x300 | 34 | 1.8 | 1.6 | 2.50 | 3.0 | 63.8 | 0.0601 |
| 3X400 | 53 | 2.0 | 1.6 | 2.50 | 3.2 | 70.1 | 0.0470 |
كابلات ذات 4 نوى
|
الحجم مم2 |
الحد الأدنى للخيوط للموصل |
العزل السماكة mm |
الغلاف الداخلي السماكة mm |
قطر سلك التدرع |
Outer-shMth السماكة mm |
القطر التقريبي ملي متر قطر الكابل |
الحد الأقصى للتيار المستمر المقاومة عند 20C(Ω·كم) |
| 4X1.5 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 15.7 | 12.1 |
| 4X2.5 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 16.8 | 7.41 |
| 4X4.0 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 18.1 | 4.61 |
| 4×6,0 | 7 | 0.7 | 1.0 | 1.25 | 1.8 | 20.3 | 3.08 |
| 4x10 | 7 | 0.7 | 1.0 | 1.25 | 1.8 | 22.1 | 1.83 |
| 4×16 | 7 | 0.7 | 1.0 | 1.60 | 1.8 | 25.2 | 1.15 |
| 4x25 | 7 | 0.9 | 1.0 | 1.60 | 1.8 | 29.1 | 0.727 |
| 4×35 | 7 | 0.9 | 1.0 | 1.60 | 1.9 | 31.5 | 0.524 |
| 4x50 | 7 | 1.0 | 1.0 | 1.60 | 2.0 | 35.5 | 0.387 |
| 4×70 | 12 | 1.1 | 12 | 2.00 | 2.2 | 40.4 | 0.268 |
| 4×95 | 15 | 1.1 | 12 | 2.00 | 2.3 | 45.1 | 0.193 |
| 4×120 | 18 | 1.2 | 1.4 | 2.50 | 2.5 | 50.2 | 0.153 |
| 4X150 | 18 | 1.4 | 1.4 | 2.50 | 2.6 | 54.6 | 0.124 |
| 4×185 | 30 | 1.6 | 1.4 | 2.50 | 2.8 | 59.7 | 0.0991 |
| 4×240 | 34 | 1.7 | 1.6 | 2.50 | 3.0 | 66.1 | 0.0754 |
| ٤×٣٠٠ | 34 | 1.8 | 1.6 | 2.50 | 3.2 | 71.8 | 0.0601 |
| 4×400 | 53 | 2.0 | 1.8 | 3.15 | 3.5 | 81.0 | 0.0470 |
كابلات ذات 5 نوى
|
الحجم مم2 |
الحد الأدنى للخيوط للموصل |
العزل السماكة mm |
الغلاف الداخلي السماكة mm |
قطر سلك دروع mtn |
الغلاف الخارجي السماكة mm |
القطر التقريبي من cabtemm |
الحد الأقصى للتيار المستمر المقاومة عند 20C(0Am) |
| 5X1.5 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 16.6 | 12.1 |
| 5X2.5 | 7 | 0.7 | 1.0 | 0.80 | 1.8 | 17.8 | 7.41 |
| 5X4.0 | 7 | 0.7 | 1.0 | 1.25 | 1.8 | 20.1 | 4.61 |
| 5x6.0 | 7 | 0.7 | 1.0 | 125 | 1.8 | 21.6 | 3.08 |
| 5x10 | 7 | 0.7 | 1.0 | 125 | 1.8 | 23.6 | 1.83 |
| 5X16 | 7 | 0.7 | 1.0 | 1.60 | 1.8 | 27.0 | 1.15 |
| 5x25 | 7 | 0.9 | 1.0 | 1.60 | 1.8 | 31.8 | 0.727 |
| 5X35 | 7 | 0.9 | 1.0 | 1.60 | 1.9 | 34.7 | 0.524 |
| 5x50 | 7 | 1.0 | 1.0 | 2.00 | 2.1 | 39.8 | 0.387 |
| 5X70 | 12 | 1.1 | 12 | 2.00 | 2.3 | 44.0 | 0268 |
| 5X95 | 15 | 1.1 | 1.2 | 2.50 | 2.4 | 50.7 | 0.193 |
| 5X120 | 18 | 12 | 1.4 | 2.50 | 2.6 | 54.9 | 0.153 |
| 5X150 | 18 | 1.4 | 1.4 | 2.50 | 2.8 | 59.9 | 0.124 |
| 5X185 | 30 | 1.6 | 1.4 | 2.50 | 3.0 | 65.9 | 0.0991 |
| 5×240 | 34 | 1.7 | 1.6 | 2.50 | 3.2 | 72.4 | 0.0754 |
| ٥×٣٠٠ | 34 | 1.8 | 1.6 | 3.15 | 3.4 | 80.6 | 0.0601 |
| ٥×٤٠٠ | 53 | 2.0 | 1.8 | 3.15 | 3.8 | 90.2 | 0.0470 |
كابلات 3+1 نواة
|
الحجم مم2 |
مليون خيط للموصل |
العزل السماكة mm |
داخلي |
قطر سلك التدرع |
الغلاف الخارجي السماكة mm |
القطر التقريبي ملي متر قطر الكابل |
الحد الأقصى للتيار المستمر المقاومة عند 20°م (أوم/كلم) |
| 3X2.5+1X1.5 | 7/7 | 0.7/0.7 | 1.0 | 0.80 | 1.8 | 16.5 | 7.41/12.1 |
| 3×4.0+1×2.5 | 7/7 | 0.7/0.7 | 1.0 | 0.80 | 1.8 | 17.8 | 4.61/7.41 |
| 3×6.0+1×4 | 7/7 | 0.7/0.7 | 1.0 | 1.25 | 1.8 | 20.0 | 3.08/4.61 |
| 3×10+1×6 | 7/7 | 07/0.7 | 1.0 | 125 | 1.8 | 21.7 | 1.83/3.08 |
| 3×16+1×10 | 7/7 | 0.7/0.7 | 1.0 | 1.25 | 1.8 | 23.9 | 1.15/1.83 |
| 3×25+1×16 | 7/7 | 0.9/0.7 | 1.0 | 1.60 | 1.8 | 28.1 | 0.727/1.15 |
| 3X35+1X16 | 7/7 | 0.9/0.7 | 1.0 | 1.60 | 1.8 | 29.8 | 0.524/0.727 |
| 3X50+1X25 | 7/7 | 1.0/0.9 | 1.0 | 1.60 | 1.9 | 34.0 | 0.387/0.727 |
| 3X70+1X35 | 12/7 | 1.1/0.9 | 1.2 | 2.00 | 2.1 | 38.8 | 0.268/0.524 |
| 3X95+1X50 | 15/12 | 1.1/1.0 | 1.2 | 2.00 | 2.2 | 43.2 | 0.193/0.387 |
| 3X120+1X70 | 18/12 | 1.2/1.1 | 1.2 | 2.00 | 2.4 | 46.8 | 0.153/0.268 |
| 3X150+1X70 | 18/12 | 1.4/1.1 | 1.4 | 2.50 | 2.5 | 52.6 | 0.124/0268 |
| 3×185+1×95 | 30/15 | 1.6/1.1 | 1.4 | 2.50 | 2.7 | 56.9 | 0.0991/0.193 |
| 3×240+1×120 | 34/18 | 1.7/1.2 | 1.6 | 2.50 | 2.9 | 63.2 | 0.0754/0.153 |
| 3×300+1×150 | 34/18 | 1.8/1.4 | 1.6 | 2.50 | 3.0 | 68.7 | 0.0991/0.193 |
| 3X400+1X185 | 53/30 | 2.0/1.6 | 1.6 | 3.15 | 33 | 79.0 | 0.0754/0.153 |
كابلات 3+2 نواة
|
الحجم مم2 |
مليون خيط للموصل |
عازل السماكة mm |
الغلاف الداخلي السماكة mm |
قطر سلك التدرع |
الغلاف الخارجي السماكة mm |
القطر التقريبي ملم الكابل |
الحد الأقصى للتيار المستمر المقاومة عند 20م (أ/كم) |
| 3X2.5+2X1.5 | 7/7 | 0.7/0.7 | 1.0 | 0.80 | 1.8 | 17.3 | 7.41/12.1 |
| 3X4.0+2X2.5 | 7/7 | 0.7/0.7 | 1.0 | 1.25 | 1.8 | 19.5 | 4.61/7.41 |
| 3×6.0+2×4 | 7/7 | 0.7/0.7 | 1.0 | 125 | 1.8 | 21.0 | 3.08/4.61 |
| 3×10+2×6 | 7/7 | 07/0.7 | 1.0 | 125 | 1.8 | 22.8 | 1.83/3.08 |
| 3×16+2×10 | 7/7 | 0.7/0.7 | 1.0 | 1.60 | 1.8 | 25.9 | 1.15/1.83 |
| 3×25+2×16 | 7/7 | 0.9/0.7 | 1.0 | 1.60 | 1.8 | 29.6 | 0.727/1.15 |
| 3×35+2×16 | 7/7 | 0.9/0.7 | 1.0 | 1.60 | 1.8 | 31.7 | 0.524/0.727 |
| 3×50+2×25 | 7/7 | 1.0/0.9 | 1.0 | 1.60 | 2.0 | 37.4 | 0.387/0.727 |
| 3×70+2×35 | 12/7 | 1.1/0.9 | 1.2 | 2.00 | 2.1 | 42.6 | 0.268/0.524 |
| 3×95+2×50 | 15/12 | 1.1/1.0 | 1.2 | 2.00 | 2.3 | 47.6 | 0.193/0.387 |
| 3×120+2×70 | 18/12 | 12/1.1 | 1.4 | 2.50 | 2.5 | 53.2 | 0.153/0.268 |
| 3X150+2X70 | 18/12 | 1.4/1.1 | 1.4 | 2.50 | 2.6 | 57.6 | 0.124/0.268 |
| 3X185+2X95 | 30/15 | 1.6/1.1 | 1.4 | 2.50 | 2.8 | 63.0 | 0.0991/0.193 |
| 3X240+2X120 | 34/18 | 1.7/1.2 | 1.6 | 2.50 | 3.0 | 69.7 | 0.0754/0.153 |
| 3X300+2X150 | 34/18 | 1.8/1.4 | 1.6 | 2.50 | 32 | 76.0 | 0.0601/0.124 |
| 3X400+2X185 | 53/30 | 2.0/1.6 | 1.8 | 3.15 | 3.5 | 86.5 | 0.0470/0.0991 |
كابلات ذات 4+1 لب
|
الحجم مم2 |
ملايين الخيوط من موصل |
العزل السماكة mm |
الداخلية^هيث السماكة mm |
قطر سلك التدرع |
الغلاف الخارجي السماكة mm |
القطر التقريبي ملي متر قطر الكابل |
الحد الأقصى للتيار المستمر المقاومة عند 20C (أوم/كم) |
| 4X25+1X1.5 | في | 0.7/0.7 | 1.0 | 0.80 | 1.8 | 17.5 | 7.41/12.1 |
| 4X4.0+1X2.5 | 7/7 | 07/0.7 | 1.0 | 1.25 | 1.8 | 19.8 | 4.61/7.41 |
| 4X6.0+1X4 | 7/7 | 0.7/0.7 | 1.0 | 1.25 | 1.8 | 21.3 | 3.08/4.61 |
| 4X10+1X6 | 7/7 | 0.7/0.7 | 1.0 | 1.25 | 1.8 | 23.2 | 1.83/3.08 |
| 4X16+1X10 | 7Z7 | 0.7/0.7 | 1.0 | 1.60 | 1.8 | 26.4 | 1.15/1.83 |
| 4X25+1X16 | 7/7 | 0.9/0.7 | 1.0 | 1.60 | 1.8 | 30.9 | 0.727/1.15 |
| 4X35+1X16 | 7/7 | 0.9/0.7 | 1.0 | 1.60 | 1.9 | 33.3 | 0.524/0.727 |
| 4X50+1X25 | 7/7 | 1.0/0.9 | 1.2 | 2.00 | 2.1 | 38.8 | 0.387/0.727 |
| 4X70+1X35 | 12/7 | 1.1/0.9 | 1.2 | 2.00 | 22 | 42.8 | 0.268/0.524 |
| 4X95+1X50 | 15/12 | 1.1/1.0 | 1.2 | 2.00 | 2.4 | 47.8 | 0.193/0.387 |
| 4X120+1X70 | 18/12 | 1.2/1.1 | 1.4 | 2.50 | 2.5 | 53.2 | 0.153/0.268 |
| 4X150+1X70 | 18/12 | 1.4/1.1 | 1.4 | 2.50 | 2.7 | 57.8 | 0.124/0.268 |
| 4X185+1X95 | 30/15 | 1.6/1.1 | 1.6 | 2.50 | 2.9 | 63.6 | 0.0991/0.193 |
| 4X240+1X120 | 34/18 | 1.7/1.2 | 1.6 | 2.50 | 3.1 | 69.9 | 0.0754/0.153 |
| 4X300+1X150 | 34/18 | 1.8/1.4 | 1.6 | 3.15 | 3.3 | 77.5 | 0.0601/0.124 |
| 4X400+1X185 | 53/30 | 2.0/1.6 | 1.8 | 3.15 | 3.6 | 86.7 | 0.0470/0.0991 |

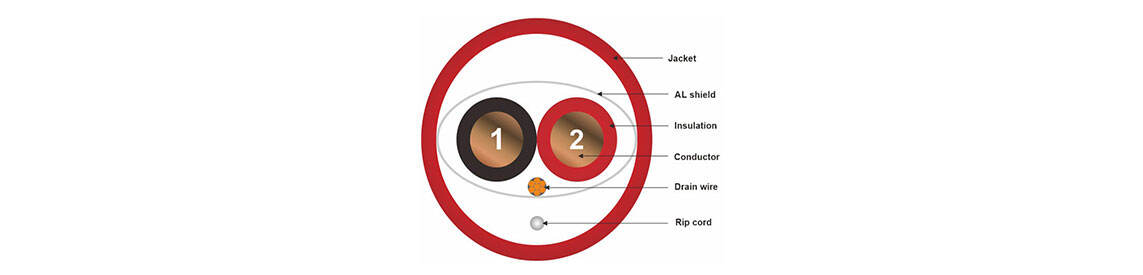

الموصل: نحاس صلب غير مطلي
العازل: PVC ملون بجهد 300 فولت
معطف: PVC أحمر
درع: درع بوليستر ألومنيوم مع سلك نحاسي مجدول مطلي بالقصدير مقاس 22 AWG
